6장: 신호변환과 신호변환기

6.1 디지털-디지털 부호화

0과 1로 표현된 디지털 정보를 디지털 신호로 표현

디지털-디지털 부호화 과정



디지털-디지털 부호화 종류



단극형 (Unipolar)

하나의 전압 레벨만 사용

단극형 부호화

단순하고 구현 비용이 저렴



단극형 부호화의 문제점

직류성분(DC Component) 문제

신호의 평균 진폭이 0이 아니기 때문에 직류성분 발생

직류성분을 다룰 수 없는 매체는 통과 불가능

동기화 문제

신호가 연속된 0 이나 1 인 경우 신호의 변화가 없으므로 수신측에서 각 비트의 시작과 끝을 결정할 수 없는 문제 발생

별도의 선로로 클럭 신호를 보냄으로 동기화 문제를 해결할 수 있으나 비용이 많이 들기 때문에 사용 안함



극형 (Polar)

극형 부호화는 (＋) 와 (－) 전압 두 개의 레벨 사용

NRZ (Non-Return to Zero)

인코딩이나 디코딩을 요구 않음

저속 통신에 널리 사용

NRZ-L (Non-Return to Zero Level)



NRZ-I (Not-Return to Zero Invert)

RZ (Return to Zero)

(＋), 0, (－) 3개의 전압 레벨을 사용

0 일 경우 (－)전압으로 시작해서 중간에 0 레벨로 복귀

1 일 경우 (＋)전압으로 시작해서 중간에 0 레벨로 복귀

동기화 문제를 해결하지만 상대적으로 많은 대역폭 사용



Biphase

전압 레벨이 중간에 다른 전압 레벨로 전환

동기화 문제 해결

Manchester



Differential Manchester

0 인 경우 이전 패턴 유지

1 인 경우 패턴이 반대로 바뀜





양극형 (Bipolar)

(＋), 0, (－) 3개의 전압을 사용

Bipolar AMI (Bipolar Alternate Mark Inversion)

0 전압은 0을 나타내고 (＋), (－) 전압은 1을 표현

연속적인 0이 오면 동기화 문제 발생

동기화 문제를 해결하기 위해 B8ZS와 HDB3 사용

B8ZS



HDB3



mBnB형태 블록 코드형

M비트 길이의 데이터를 n비트 길이의 코드로 변환하는 방식

주로 비트 동기화 문제 해결하기 위해 사용

4B/5B, 8B/10B, 64B/66B, 1024B/1027B 등



4B/5B

4비트 길이의 그룹단위를 5비트 길이의 코드 비트로 변환하는 방식

‘0’ 또는 ‘1’이 연속되어 전송되지 않도록 코드화

100Base-FX



8B/10B

8비트 단위를 10비트의 코드로 변환시키는 블록 코드

‘0’과 ‘1’의 발생비율을 평균적으로 같게 함으로써 DC Balance 문제 해결

1000Base-X(Gigabit Ethernet, USB3.0)



Multilevel형

3개 이상의 전압레벨을 사용하는 방식

2B1Q, MLT-3 방식

2B1Q

2진 데이터 4개(00, 01, 11, 10)를 1개의 4진 심볼(-3, -1, +1, +3)로 변환하는 방식

xDSL변조 방식



신호 변환기 (Signal Conversion Device)

DSU (Digital Service Unit)

전송 : 직렬 Unipolar 신호를 변형된 Bipolar 로 바꿔서 전송

수신 : 변형된 Bipolar 신호를 직렬 Unipolar 로 바꿔서 수신

고속, 양질의 데이터를 전송하는 디지털 전송방식



CSU (Channel Service Unit)

T1 또는 E1 트렁크를 수용할 수 있는 장비

T1은 64Kbps 24채널, E1은 64Kbps 30채널

멀티플렉서가 채널들을 모아서 전송하는 트렁크 방식으로 전송





6.2 디지털-아날로그 부호화

디지털 정보를 아날로그 신호로 전송

디지털-아날로그 부호화 과정

디지털-아날로그 부호화 종류

진폭편이변조 (ASK)

진폭의 변화로만 0과 1을 표현

1보오 당 1비트의 신호 전송

장점 : 회로 구성이 간단하고 가격이 저렴

단점 : 잡음이나 신호의 변화에 약함



주파수편이변조 (FSK)

주파수의 변화로만 0과 1을 표현

1보오 당 1비트의 신호 전송

진폭편이변조 방식보다 잡음에 강하고 회로도 간단하여 데이터 전송에 많이 사용



위상편이변조 (PSK)

위상의 변화로만 0 과 1을 표현

위상의 변화를 다양하게 해서 한 위상에 여러 비트 표현 가능

위상을 계속 늘리면 위상차가 작아져 잡음에 의한 신호 지연이 자주 발생

위상의 종류

위상	설명
2 위상	0은 0˚, 1은 180˚로 위상을 표현
4 위상	90˚간격으로 위상을 표시 (2비트)
8 위	45˚간격으로 위상을 표시 (3비트)



2-PSK



4-PSK



직교진폭변조 (QAM)

위상편이변조와 진폭편이변조의 복합형태



8-QAM 신호의 시간영역



신호 변환기

변조 기능 : 디지털 신호를 아날로그화

복조 기능 : 아날로그 신호를 디지털화

모뎀 : 변조 기능 과 복조 기능을 가지고 있는 기기



전송률

일초 동안에 송신 또는 수신할 수 있는 비트 수

단위 : bps



대역폭

전달할 수 있는 신호의 주파수에 상한선과 하한선 범위

더욱 안전한 통신을 위해 양쪽의 가장자리 부분은 사용 안함



모뎀 분류

전송률, 대역폭, 속도 이외의 방법으로도 모뎀을 분류

ex) 동기방식, 이용 대역폭, 사용 가능 거리, 포트 수, 속도, 등화방식, 사용회선, 위치 등



모뎀 표준

벨 모뎀 : 독점적인 기술의 개발로 사실상의 표준 제공

ITU-T 모뎀 : ITU-T에서 지정한 규약으로 V시리즈 제공

대표적인 V시리즈로 V.22bis, V.32, V,32bis, V.34 등



표준	의미
V.21	전화교환망 또는 2선식 전용선을 사용하는 양방향 통신 모뎀 변조방식으로, FSK 사용하여 300bps 통신 속도로 동작
V.22	전화교환망 또는 2선식 전용선을 사용하는 양방향 통신 모뎀 변조방식으로, PSK 사용하여 1,200bps 통신 속도로 동작
V.22bis	전화교환망 또는 2선식 전용선을 사용하는 양방향 통신 모뎀 변조방식으로, QAM을 사용하여 1,200bps 및 2,400bps 통신 속도로 동작. 가정에서 PC통신용으로 사용(이후 V.32로 대체됨)
V.26bis	전화교환망을 사용하는 양방향 통신 모뎀으로 PSK을 사용하여 2,400bps 속도
V.27terbo	PSK을 사용하며, 전송속도가 4,800bps로 팩시밀리에 있는 모뎀에 적용
V.32	QAM 방식을 사용하며, 오류수정 기능을 가지면서 9,600bps 속도로 압축하는 데 사용되는 표준 모뎀
V.32bis	QAM 방식을 사용하며, 오류수정 기능을 가지면서, 14.4Kbps 속도로 압축하는 데 사용되는 표준 모뎀
V34	28.8Kbps의 속도를 제공, V.32 및 V. 32bis 등과 호환
V.34bis	33.6Kbps의 속도를 제공
V.90	56Kbps 속도를 지원



케이블 모뎀

기존 케이블TV 망을 이용하여 데이터 통신 서비스 제공



장점

빠른 접속 속도

월정액으로 요금 부담이 해소

전화와 무관하게 사용



단점

데이터를 PC에 보내기만 하는 단방향 통신

이론적인 속도보다 실제속도가 낮음

같은 라인에 연결된 사람이 많으면 속도 저하



DSL 모뎀

DSL은 라인이 아닌 모뎀을 의미

기존의 전화망과 같은 1쌍의 동선을 이용해 대역폭을 최대한 확장하며 관로 내의 누화를 제어

xDSL은 전송거리, 상향과 하향 전송속도, 비율, 응용서비스 등의 기준으로 구분



DSL에서 사용하는  변조 방식

DMT(Discrete Multi Tone)

톤(Tone) : 사용 주파수 대역을 4Khz로 균등 분할한 영역

각 톤마다 QAM을 사용하여 데이터 변조

CAP(Carrierless Amplitude and phase)

전송 데이터를 2개의 기저대역으로 분할

In-phase 와 Quadrature-phase로 변조 후 두 신호를 합하여 전송



구분	HDSL	SDSL	ADSL	VDSL
최대 전송속도 (하향/상향)	1.5/2Mbps	1.5/2Mbps	8Mbps/640kbps	13~52Mbps/1.6~6.4Mbps
변조방식	2B1Q CAP	2B1Q CAP	DMT/CAP	DMT/QAM
전송거리	3.6km	3km	5.4km	1.5km



DMT 방식과 CAP 방식 비교

	DMT	CAP
장점	•  다양한 속도를 지원 •  가입자 선로에서 임펄스 및 잡음에 유리한 특성 •  잡음억제 기능 •  간섭현상이 CAP보다 양호	•  주파수가 적절히 배치되었을 경우 선로에서 임펄스 및 잡음에 유리 •  알고리즘이 간단하여 칩 구성이 단순 하고 설계 용이 •  여러 종류의 xDSL에 적용 • 저전력을 소모
단점	• 주파수 대역별 변조로 칩셋이 비쌈 • 에러 체크가 복잡	• 데이터 손실이 많음
제공속도	• 상향 최대 768Kbps • 하향 최대 8Mbps	• 상향 최대 1Mbps • 하향 최대 7Mbps





6.3 아날로그-디지털 부호화



아날로그 정보를 디지털 신호로 변환

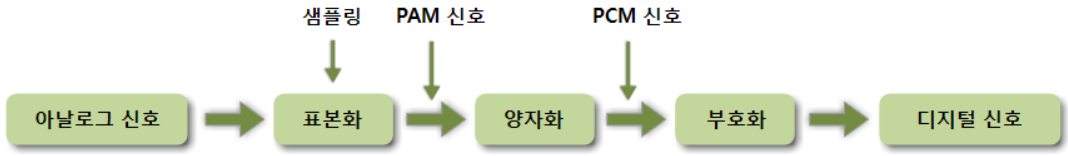

아날로그-디지털 부호화 과정



펄스코드변조 (PCM)

표본화



나이퀴스트의 샘플링 정리

최고의 주파수를 fc 라고 하면 적어도 1/2fc 의 주기 펄스로 정보 추출



양자화

양자화 잡음 : 원파형과 양자화 파형과의 오차



부호화



재생

펄스 유무만을 판단하여 유효 펄스만 재생되어 복호기로 전달

복호



재구성



신호 변환기

코덱 : 코더와 디코더의 합성어

코더 : 음성 또는 영상의 아날로그 신호를 디지털 신호로 변환

디코더 : 디지털 신호를 음성 또는 영상으로 변환

PCM은 코덱 장비의 직접회로나 칩에서 사용





6.4아날로그-아날로그 부호화



효율적인 전송을 위해 보다 높은 반송 주파수 필요

주파수 분할 다중화가 가능하기 위해 필요

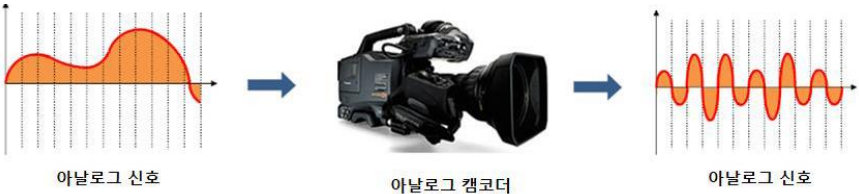

아날로그-아날로그 부호화 과정





진폭 변조 방식 (AM)

반송파의 진폭만 변조시켜 전송 - 진폭의 강약, 주파수 점유율이 낮음, 송수신 회로구조가 간단, 100khz 이상 대역을 주로 활용, 좁음



주파수 변조 방식 (FM)

반송파의 주파수만 변조시켜 전송 - 품질이 높은 음성정보 전송 가능, 잡음에 강함, 주파수 점유율 높음, 전파 혼신 발생 시 전파 변형



위상 변조 방식 (PM)

반송파의 위상만 변조시켜 전송 - 송수신 복잡, 주파수 대역당 전송률은 FM보다 낮음



아날로그 변조
